Makine tasarımda önemli olan etkenlerden birkaçını sıralayacak olursak;

• Temel amaç en iyi kaliteyi en az yatırım maliyetiyle elde etmektir.

• Tasarım ekibinin çalışacağı tüm programlar önceden belirlenmeli

• Tasarımcı çok iyi malzeme bilgisine sahip olmalı

• Tasarımcı çok iyi statik, gerilme analizi, termodinamik ve matematik bilgisine sahip olmalı

• Yapılan tasarım, pazarlama için gerçekçi görünüş

    yapılmalı.

• Makine için gerekli parçaların analizleri yapılmalı



Yani kısaca tasarımcı tüm konulara, hakim birisi olmak zorundadır.



Eğer kurmuş olduğunuz tasarım ekibinde herkes farklı programları kullanıyor ve buna karşılık kimse birbirlerinin kullandığı programlardan haberi yoksa ortaya içinden çıkılmayacak bir durum çıkar.



Autodesk Inventor, tüm bu kargaşayı ortadan kaldıracak suite paketleri ile tasarım için gerekli olan tüm yazılımları içerisinde barındırır.



Autodesk Product Design Suite içerisinde

barındırdığı;

• Inventor

• AutoCAD

• AutoCAD Mechanical

• AutoCAD Raster Design

• ReCap

• Vault Basic

• 3ds Max Design

• Navisworks

• AutoCAD Electrical

• Showcase

• Alias Design  yazılımları ile komple bir ürün sunmaktadır.

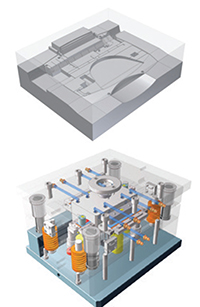

Inventor CAD Yazılımı ile; Kalıp Tasarımı

Yapılan bir model veya makine tasarımında , üretilecek parçaların önemli bir kısmı kalıp üretim modeli ile gerçekleştirilmektedir.Entegre bir yazılım ile , hem makine tasarımı, hem de güçlü bir kalıp üretimi yapılabilir.Inventor CAD içersinde bulunan,kalıp sihirbazı sayesinde dolum analizi,kaynak hattı boşluklar, çıkma açısı gibi analizleri gerçekleştirilebilir. Ayrıca içersinde bulunan standart kalıp setleri tasarıma eklenebilir ve malzeme yolluğu, girişi, su yolluğu gibi komple bir tasarıma olanak sağlamaktadır.



ALIAS ile İleri yüzey modelleme

Modellemenin diğer bir parçası yüzey modelleme işlemeleridir.Kullanılan yazılım yüzey modellemede ihtiyaçları karşılamadığı anlarda, data kayıpları ve başka programlarda tasarım yapma ihtiyacı doğmaktadır.Inventor CAD yazılımına entegre olan Autodesk Alias yazılımı sanal modelleyicilerin tüketici ürünü tasarımı ile otomotiv tasarım ve stil çalışmalarında A Sınıfı yüzeyleri yaratırken konsept modelleri yüksek kalitede imalat yüzeylerine dönüştürmesini sağlayan dinamik 3B modelleme fonksiyonları içermektedir. Alias Surface yazılımı sayesinde tasarımcılar büyük boyutlardaki, taranmış yüzeye ait verilerle kolaylıkla çalışabilir, son derece kaliteli yüzeyler yaratabilir ve mühendislik ekiplerinin bunları yeniden yaratmasına gerek kalmaz.



Büyük Dataların Tasarım Yönetimi

Tasarımcıların en çok sıkıntı çektikleri konuların başında gelen dizayn modelleme, katı model ve bu modellerin bir montaj ortamında oluşturulması işlemidir. Tasarımcılar genellikle data boyutunun şişmesi ile tasarımlarını hareket ettirmekte dahi zorlanırlar. Inventor CAD kullandığı hızlı tasarım motoru ile sorunsuz olarak tasarımı gerçekleştirmektedir.



Hybrid ve Esnek Yüzey Modelleme

Genel makine tasarımında katı modelleme programları kullanılmaktadır. Ancak bazı form işlemlerinde, yüzey ve katı geçişlerine, yani hibrit modellemeye ihtiyaç duyulmaktadır.Inventor CAD yazılımı, bu alanda parametrik modelleme yanında free form modelleme imkanıda sunmaktadır.

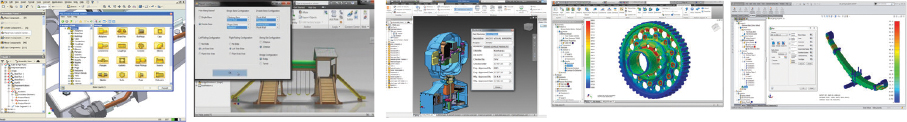

Tasarım Hızlandırıcı

Bir makine tasarımının genel hatları ile yapılması ardından, çalışan parçaların tasarlanması için önemli bir zaman ayırmak gerekmektedir. Inventor Tasarım Hızlandırıcı modülü sayesinde, güç, hız, tork, malzeme, çalışma sıcaklığı ve yağlama koşulları gibi işlevsel gereklilikler ve tanımlanmış özelliklerden yola çıkarak, yaygın olarak kullanılan makine bileşenlerinin tasarımı, analizi ve üretimini 2 boyutlu teknik resim ve 3 boyutlu modellemenin ötesine taşır. Inventor, cıvata bağlantıları, miller, rulmanlar, o-ring’ler, düz dişliler, kayış ve zincir tahrikleri, pimler ve yaylar için tasarım hızlandırıcı özellikleri sunmaktadır.





Akıllı Parça Kütüphanesi



Tasarım içerisinde birçok standart parçalar kullanılmaktadır. Bu parçaları her seferinde modellemek ciddi bir zaman kaybına neden olmaktadır. Standart parçaları modellemek çok zor olmasa da , bağlantı ve çalışma boşluklarını hesaplamak zaman alacaktır.Inventor Akıllı parça kütüphanesi sayesinde , tamamı ile üretime yönelik parçalar sunmaktadır.Tasarımda kullanılan parçalar, direkt üretime uygun haldedir.





I-logic Teknolojisi



Daha önceden tasarlanmış bir parça veya makinanın başka versiyonlarını tasarlamak , genel olarak aynı işlemi tekrar yapmaktır.I-Logic teknolojisi ile  tasarımı yapılan datayı,sadece bir pencere içerinden istenilen en, boy, yükseklik gibi değişkenlere döndürebilir, bazı kurallar koyabilir bu kuralları örneğin ; eğer boyu 2000 mm olursa 2 istasyon, daha büyük olursa 3 istasyon gibi tanımlamalar ile otomatik parça tasarımı yapabilirsin.



Sac Metal Çalışmaları

Makine ve model tasarımdan , en önemli unsurlardan biri de , sac metal tasarımlarıdır.Inventor CAD Açınım olarak gelen punç, kesme, yuvarlama, pah kırma ve ekstrüzyon gibi işlemleri modellere kolayca dahil edin. Açınım alma ve yeniden bükme komutlarını kullanarak, açınımdan 3B modeldeki unsurları oluşturabilirsiniz. Ortaya çıkan unsurlar otomatik olarak 3B modelde ve açınımda yer alır.



Nastran in-CAD: CAD-Entegre İleri Mekanik Simülasyon



Tasarım kısmı tamamlanan makine veya parçayı,Inventor’e entegre olan Mekanik Simülasyon yazılımı ile analiz edip,üretilebilirliği kontrol edilebilir. Nastran In-CAD yazılımı, Autodesk Nastran çözücüsü tarafından desteklenen genel kullanım amaçlı CAD-Entegre bir simülasyon çözümüdür. Geniş bir yelpazede çoklu analiz tiplerini içerir. Autodesk Dijital Prototipleme anlayışının bir parçası olarak tasarımcılara ve mühendislere mükemmel ürünler üretmelerinde yardımcı olur.
