CadMould 3D-F kapsamlı modüler yapısı sayesinde sektördeki birçok firmaya ihtiyaçları doğrultusunda çözümler sunabilmektedir.
Parça tasarımı bittiği andan itibaren CadMould ile plastik kalıbın tasarımına başlayabiliriz. Bu aşamada tüm üretim proseslerini (Dolum, Ütüleme, Soğuma, Çarpılma) CadMould yazılımı ile optimize edebilmekte ve karşılaşabileceğimiz enjeksiyon sıkıntılarını da üretim öncesi CadMould ile öngörebilmekteyiz. Bu sayede ,henüz üretimi yapılmamış bir kalıbın tüm prosesleri Cadmould ile analiz edilir ve gerekli revizyonlar da sıfır maliyet ve çok daha kısa sürede yapılabilmektedir.
Ayrıca CadMould 3D-F, sahip olduğu patentli 3D-F Framework teknolojisi sayesinde import edilen modelin sadece yüzeyi değil tüm et kalınlıklarını analiz etmektedir ve bununla beraber daha hassas simülasyon sonuçlarına sahiptir. Ayrıca ,kullandığı FEA mesh teknolojisi ile rakiplerine oranla iki kat daha hızlı hesaplama sürelerine sahiptir.
CadMould 3D-F yazılımı ile , Dolum Analizi,Ütüleme Analizi,Soğuma Analizi ve Çarpılma Analizlerini yapabilmektedir.
Bu analizler ile; dolum süreleri, kalıp-parça sıcaklıkları, hava tuzakları, soğuk birleşmeler (kaynak çizgileri), çökmeler,ütüleme süreleri, dolum ve ütüleme için basınç süreleri, soğuma süreleri, soğutma kanalları basınç ve sıcaklıkları, soğutma kanalları ısı-akış verimliliği, çarpılma oranları, çarpılma ve deformasyon ölçüleri, parça çıkış süreleri ile çevrim sürelerinin tahmini ve bu sayede minimum çevrim ile baskı imkanı sağlar.
Ayrıca; Et kalınlığı analizi,kalıp duvar sıcaklığı analizi, yolluk sisteminde otomatik denge analizi, farklı malzeme (metal insert) ile analiz, Cam elyaf malzeme ile analiz ve fiber oryantasyon analizi, kauçuk kalıp analizi gibi seçenekler de mevcuttur.
CadMould 3D-F ile; soğutma kanalı ve farklı tipte yolluk (soğuk yolluk, sıcak yolluk, valf giriş, film giriş vs) tasarımlarının oluşturulabilmesi, birden fazla yolluk girişi tanımlayabilme ve KAMPUS standartlarında kapsamlı malzeme kütüphanesi ile malzeme tanımlayabilmek mümkündür.
•CadMould Insert Modülü
CadMould ile metal-plastik malzeme tanımlarınızı yapıp analiz sonuçlarınızı da verimli bir şekilde okuyabilirsiniz. Aşağıdaki resimde, Metal parçanın suğumaya ve çarpılmaya etkisini gösterilmektedir.
•CadMould ile Yolluk Denge Analizi (Runner Balancing):
CadMould ile çok gözlü kalıplarınızda yolluk ve parçada dengeli dolum çok daha kolay.
Yolluk ve modelinizi CadMould içerisine import edin, runner balancing seçeneği ni işaretleyin. Cadmould sizin için yolluk çaplarındaki değişikliği yapacak ve size öneride bulanacaktır.
Aynı zamanda CadMould, yolluk girişi için parça üzerinde uygun bölgeleri kullanıcıya önermektedir.
•CadMould ile Yolluk Tasarımı
CadMould ile farklı tipte yolluk analizleri yapmak mümkündür. Sıcak yolluk, soğuk yolluk, film giriş, tünel girişler etc. CadMould ile tasarlanabilmekte ve analiz edilebilmeltedir. Kullanıcı farklı çalışma yöntemlerini kullanabilir; CAD yazılımından yolluk sistemi STL olarak alınabilir yada CadMould Runner Design modülü ile çizilebilmektedir.

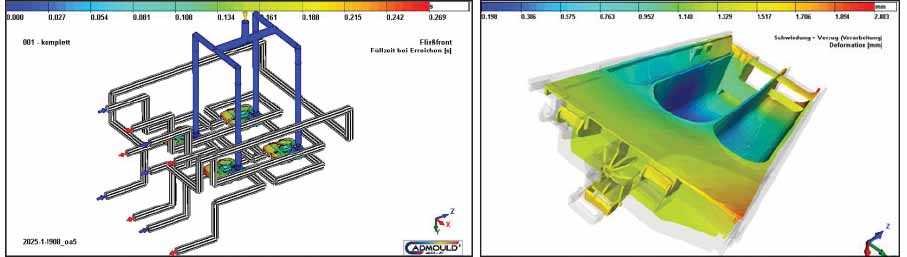

•CadMould ile Soğutma Kanalları Tasarımı
CadMould ile yolluk tasarımının yanı sıra Cooling Desing fonksiyonu ile soğutma kanalları da yazılım içerisinde oluşturulabilir yada CAD yazılımından STL olarak import alınabilir.
•CadMould Çarpılma Analizi (Warpage)
CadMould ile Shrinkage (Çekme), Warpage (Çarpılma) ve Deformatin (Deformasyon) analizleri yapılabilmektedir. Özellikle, Dolum ve ütüleme fazı süresince Shrinkage (çekme)analizleri, soğuma ve kalıptan çıktıktan sonra parçada meydana gelen Warpage(çarpılma) analizi ve kalıptan çıkan parçada ortam sıcaklığında tamamen soğuyana dek meydana gelen deformatin (deformasyon) analizleri ayrı ayrı hesaplanabilmektedir.
Aynı zamanda; unwarp fonksiyonu sayesinde, deforme olmuş modeli CadMould’dan export alarak CAD yazılımında tersine mühendislik dediğimiz yöntem ile kalıp tasarımda kullanmak mümkündür.

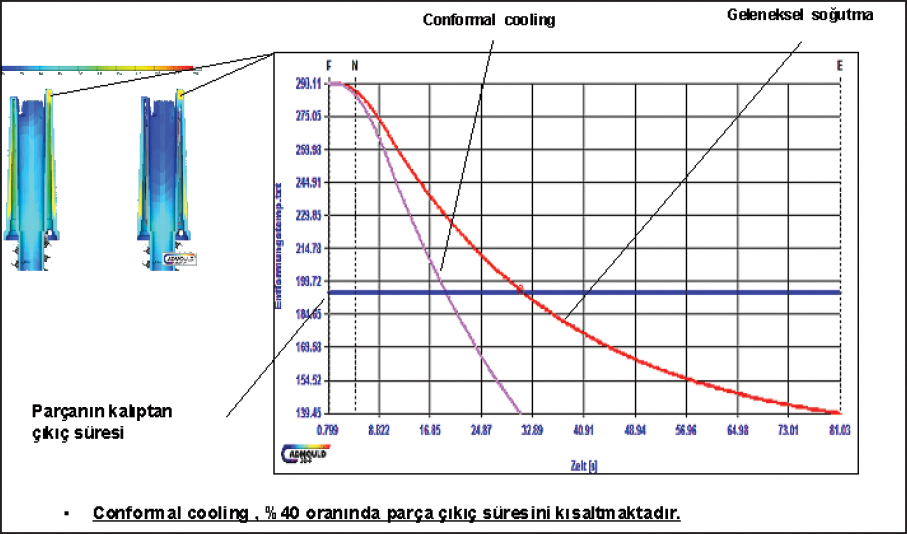

•CadMould ve Conformal Cooling
Geleneksel soğutma yöntemlerinden farklı bu sistemlerde özellikle çevrim süreleri ve soğutma sürelerini minimize etmede oldukça başarılıdır.Soğutma yapılmak istenen forma uygun bir sistem oluşturularak bu alanda verimli soğutma elde edilebilmekte, aynı zamanda Cadmould içerisinde bu sistemler kullanıcı tarafından birebir tanımlanabilmektedir.
Firmalar, kalıp tasarımında yaptıkları kendi özel sistemlerini de CadMould içerisinde kolaylıkla kulanabilmektedir.
