Bilgisayar çizimi olan her şeyi hızlı prototipleme ile üretebilirsiniz. Parçaların hacmi, et kalınlığı veya formu bir sınırlama oluşturmaz. Malzeme konusunda ihtiyacınıza göre değişik malzemelerden değişik renklerde üretim yapmak mümkündür. Esnek veya rijid, şeffaf veya mat parçalar üretebilirsiniz. Parçalar istenildiğinde kolayca boyanabilir ve birebir ürün üzerinde de kullanılabilirler. Kesilebilir, zımparalanabilir ve birbirlerine yapıştırılabilirler. Isıya dayanımları değişken malzemelerden ihtiyacınıza uygun olanı seçebilirsiniz.
Hızlı prototipleme teknolojileri ürün geliştirme süreçlerinde yaşanan problemlere çözümler getirmektedir. Bilgisayarda çizilen tasarımların seri üretime geçmeden önce örneklerinin hazırlanması ve bu örneklerin çeşitli testlerden geçmesi gerekmektedir. Bu süreç geleneksel yöntemlerle yapıldığında günler hatta haftalarca sürebilir. Hızlı prototipleme ile bu süreç saatler içerisinde gerçekleştirilir ve elde edilen çıktılar hem görsel, hem de fonksiyonel açıdan test edilebilirler. Olası tasarım değişikliklerine karar verilerek gerekli değişiklikler süratle uygulanır.
Prototipleme için malzeme seçenekleri nelerdir?

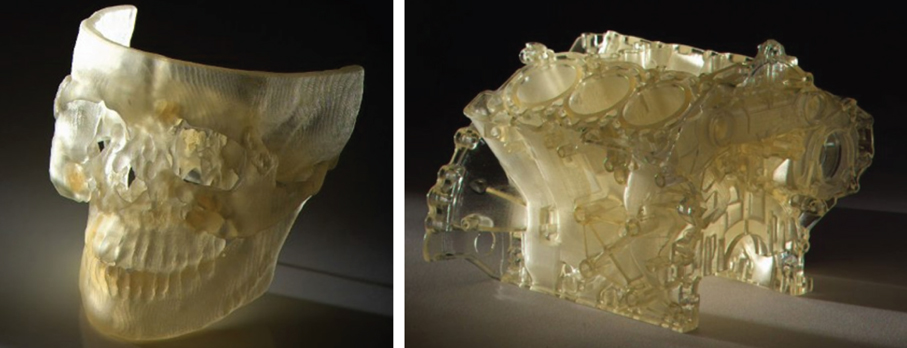

Malzeme seçenekleriniz kullanılan teknolojiye göre değişiklik göstermektedir. Polyjet teknolojisinin sunduğu malzemeler; Fullcure, Vero ve Tango dur. Fullcure şeffaf bir malzeme olup kendine has bir esnekliği ile tırnak geçmede ve vidalamada sorunsuzca kullanılarak hem fonksiyonel, hem de görsel amaçlı prototipleme ihtiyacınıza hitap eder. Vero, Fullcure’e göre daha kırılgan ve sert bir malzemedir. Tango ise elastik prototip malzemesidir.
*.stl dosyası oluşturma; STL, hızlı prototipleme prosesinde standart bir formattır. Bugün birçok program bu formatı desteklemektedirler. Aşağıda çeşitli programlardan nasıl stl formatında dosya oluşturabileceğiniz ile ilgili yönlendirmeler bulunmaktadır.
Alibre
1. File’dan Export’u seçin
2. Save As’den STL formatını seçin
3. Dosya adı girin ve kaydedin
AutoCAD
Önemli: Tasarımınız üç boyutlu katı bir model olmalıdır. .
1. Modelinizin XYZ düzlemlerinde artı değerlerde olmasını sağlayın
2. FACETRES değerini 10 yapın
3. Komut satırına “STLOUT” yazın ve STL olacak nesneyi seçin
4. Binary dosyası oluşturmak için “y” seçin
5. Dosya adı girin ve kaydedin
CADKey1. Export’tan Stereolithog-raphy’yi seçin
2. Dosya adını girin ve kaydedin
I-DEAS
1. File > Export’tan Rapid Prototype File’ı seçin
2. STL olacak nesneyi seçin
3. Prototype Device’dan SLA500.dat’ı seçin
4. ABSOLUTE FACET DEVIATION değerini 0.000395 ‘e getirin
5. Binary’yi seçin
Inventor
1. Save Copy As
2. STL seçeneğini seçin
3. Options > Set to High seçeneğini seçin
4.Dosya adı girin ve kaydedin
IronCAD
1. Parçaya sağ tıklayın.
2. Part Properties > Rendering
3. ” Facet Surface Smoothing” değerini 150 yapın
4. File > Export
5. .STL seçin
Mechanical Desktop
AMSTLOUT komutunu kullanın ve parçanızı kaydedin
ProEngineer
1. File > Export > Model
2. STL dosya tipini seçin
3. CHORD HEIGHT değerine 0 girin
4. ANGLE CONTROL değerine 1 girin
5. Dosya adını girin ve kaydedin
Rhinoceros
1. STL olmasını istediğiniz parçayı seçin
2. File > Export selected
3. Menüden dosya tipini STL seçin
4. Dosya adını girin ve kaydedin
5. Binary’yi işaretleyin
SolidDesigner
1. File > External Save STL
2. Binary’i seçin
3. STL olmasını istediğiniz parçayı seçin
4. Dosya ismini girin
5. MAX DEVIATION DISTANCE kismina 0.001mm değerini yazın ve kaydedin
SolidEdge
1. File > Save As
2. STL dosya formatını seçin
3. Options seçeneğine girin
4. CONVERSION TOLERANCE değerini 0.001inç veya 0.0254mm’ye getirin
5. SURFACE PLANE ANGLE değerini 45.00 derece yapın
6. Save’e basarak kaydedin
SolidWorks
1. Tool > Options > Export
2. STL Options’a gelin
3. Quality’yi FINE yapın
4. File > Save as
5. Menüden dosya tipini STL yapın ve kaydedin
Think3
1. File’da Save As’i seçin
2. Dosya tipini STL olarak ayarlayın
3. Dosya ismini girin ve kaydedin
Unigraphics
1. File > Export’tan Rapid Prototypingi seçin
2. “Output type” tipini Binary yapın
3. TRIANGLE TOLERANCE değerin 0.0025 yapın
4. ADJACENCY TOLERANCE değerini 0.12’ye getirin
5. “AUTO NORMAL GEN’i ON yapın
6. NORMAL DISPLAY’i OFF yapın
7. TRIANGLE DISPLAY’i ON yapın
8. Dosyayı kaydedin
Prototipleme için dosya gönderirken nelere dikkat edilmeli?
Prototipleme için dosya gönderirken dikkat etmeniz gereken en önemli nokta dosyanın formatıdır. Prototipleme hizmeti için kabul ettiğimiz standart dosya formatı STL’dir. Eğer STL’e çevirme imkanınız yok ise IGS formatında da yollayabilirsiniz.
Dikkat etmeniz gereken bir diğer nokta da gönderdiğiniz datanın modellenmesidir. Düzgün modellenmiş bir parça süreci oldukça hızlandırmaktır.
En çok problem yaşadığımız hususlardan biri de dosyanın boyutudur. Mail ile bir kerede gönderdiğiniz dosya boyutunun 5 mb’ı geçtiği durumlarda dosya çoğu zaman elimize ulaşamamaktadır. Mailinizin 5 mb’ı aşmamasına ve dosyalarınızı parçalar haline göndermeye gayret ediniz.
